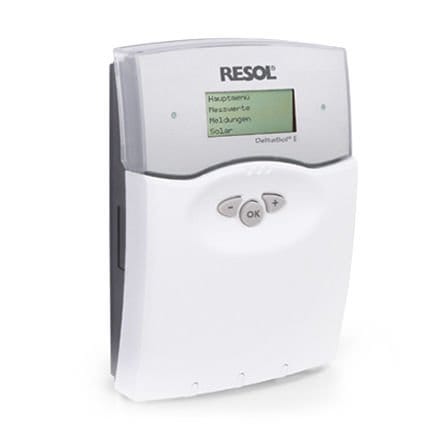

Sistemski kontroler DeltaSol® E
Veliki broj podesivih funkcija i opcija podešava se pomoću 7 relejnih izlaza i 10 senzorskih ulaza za Pt1000, CS10 i V40. Zahvaljujući svojoj inteligentnoj i lako razumljivoj konfiguraciji sistema i integrisanom kalorimetru, kontroler takođe nudi kontrolu složenih sistema sa do 4 kruga grejanja na osnovu spoljne temperature. Za komunikaciju podataka i daljinsko održavanje, kontroler je opremljen RESOL VBus-om koji omogućava dvosmernu komunikaciju između modula, računara ili webmodula.
- 7 osnovnih sistema na izbor
- 10 ulaza senzora
- 7 relejnih izlaza
- Kontrola brzine pumpe, solarni brojač radnih sati
- i merenje količine toplote
- Unutrašnji kalorimetar
- Mogu se aktivirati 4 kruga grejanja
- Kontrola funkcije
- RESOL VBus
- Korisnički orijentisan rad
- Energetski efikasno napajanje
Ulazi: 10 ulaza senzora za Pt1000, 1 CS10, 1 V40
Izlazi: 6 poluprovodničkih releja, od kojih 3 za kontrolu brzine pumpe i 1 relej bez potencijala i 3 PVM izlaza (konvertibilni u izlaze signala 0-10 V)
PVM frekvencija: 512 Hz
PVM napon: 10,5 V
Preklopni kapacitet:
1 (1) 240 V ~ (poluprovodnički relej)
2 (1) A 24V = / 240V ~ (relej bez potencijala)
Ukupni preklopni kapacitet: 4 A 240 V ~
Napajanje: 100 – 240 V ~ (50 – 60 Hz)
Priključak za napajanje: dodatak tipa I
U stanju pripravnosti: 0,98 V
Klasa kontrole temperature: III
Doprinos energetskoj efikasnosti: 1,5%
Način rada: tip 1.B.C.I akcija
Nazivni impulsni napon: 2,5 kV
Interfejs podataka: RESOL VBus®
VBus® strujno napajanje: 35 mA
Funkcije: kontroler solarnog sistema za upotrebu u solarnim sistemima i sistemima grejanja. 7 unapred programiranih solarnih i grejnih sistema, unutrašnji kalorimetar i upravljanje 3 modula kompenzovana grejna kruga. Podesivi sistemski parametri i opcije (menudriven), funkcije ravnoteže i dijagnostike, kontrola funkcije.
Kućište: plastika, PC-ABS i PMMA
Montaža: moguća je montaža na zid, ugradnja u patch panele
Indikacija / displej: 4-redni LC tekstualni prikaz, osvetljen, upravlja se menijem (višejezično)
Rukovanje: 3 dugmeta na prednjoj strani kućišta
Zaštita od ulaska: IP 20 / IEC 60529
Klasa zaštite: II
Temperatura okoline: 0 … 40 ° C
Stepen zagađenja: 2
Dimenzije: 227 x 156 x 62 mm
